Latihan BAB VII Desain Sistem Secara Umum

LATIHAN DESAIN SISTEM SECARA UMUM

Soal Latihan

Pada sistem informasi pelayanan pasien di sebuah poliklinik dan penjualan online, tentukanlah:

1)   Kesatuan luar yang terlibat pada sistem informasi tersebut

2)   Input dan output yang terlibat dengan kesatuan luar

3)   Buatlah diagram konteks!

4)   Buatlah bagan berjenjang untuk menentukan proses-proses apa saja yang terdapat dalam perancangan sistem informasi tersebut!

5)   Gambarkan DFD level 0 serta gambarkan DFD level 1:

a)    DFD level 1 pendaftaran pasien

b)   DFD level 1 penanganan pasien oleh dokter

c)    DFD level 1 administrasi pasien

d)   DFD level 1 pembuatan laporan



Jawaban

Sistem Informasi Pelayanan Pasien di Sebuah Poliklinik

1)   Kesatuan luar yang terlibat pada sistem informasi pelayanan pasien di sebuah poliklinik:

·      Pasien

·      Dokter

·      Apoteker

  ·      Kasir

  ·      Admin



2)   Input & output yang terlibat dengan kesatuan luar

No.	Kesatuan Luar	Input	Output
1.	Pasien	Form data pasien	Nomor antrian
2.	Dokter	·      Data pasien ·      Diagnosa penyakit pasien	·      Keluhan sakit pasien ·      Terapi, perawatan, suplemen, resep obat
3.	Apoteker	Resep obat	·      Biaya obat ·      Obat pasien
4.	Kasir	Biaya obat	Kwitansi
5.	Admin	·      Form data pasien ·      Pembayaran biaya LK	Data pasien



3)



4)

Keterangan:

1.1.  Mengisi form data pasien

1.2.  Mendapatkan nomor antrean



2.1.  Pengecekan pasien dengan data pasien

2.2.  Diagnosa penyakit yang diderita pasien

2.3.  Memberikan terapi, perawatan, suplemen atau resep obat



3.1.  Rincian biaya yang harus dibayar

3.2.  Melakukan pembayaran

3.3.  Mendapatkan bukti pembayaran



4.1.  Memberikan resep obat

4.2.  Memberikan bukti pembayaran

4.3.  Mendapatkan obat sesuai resep dokter



5)   DFD Poliklinik



Sistem Informasi Penjualan Online

1)   Kesatuan luar yang terlibat pada sistem informasi penjualan online:

·         Customer

·         Reseller

·         Kurir

·         Admin

·         Owner



2)   Input & output yang terlibat dengan kesatuan luar

No.	Kesatuan Luar	Input	Output
1.	Customer	Order produk	Hasil transaksi
2.	Reseller	Upload penjualan	Daftar produk
3.	Kurir	Surat jalan	Produk
4.	Admin	Data stok produk	Struk/ data pesanan
5.	Owner	-	Lapak penjualan



3)

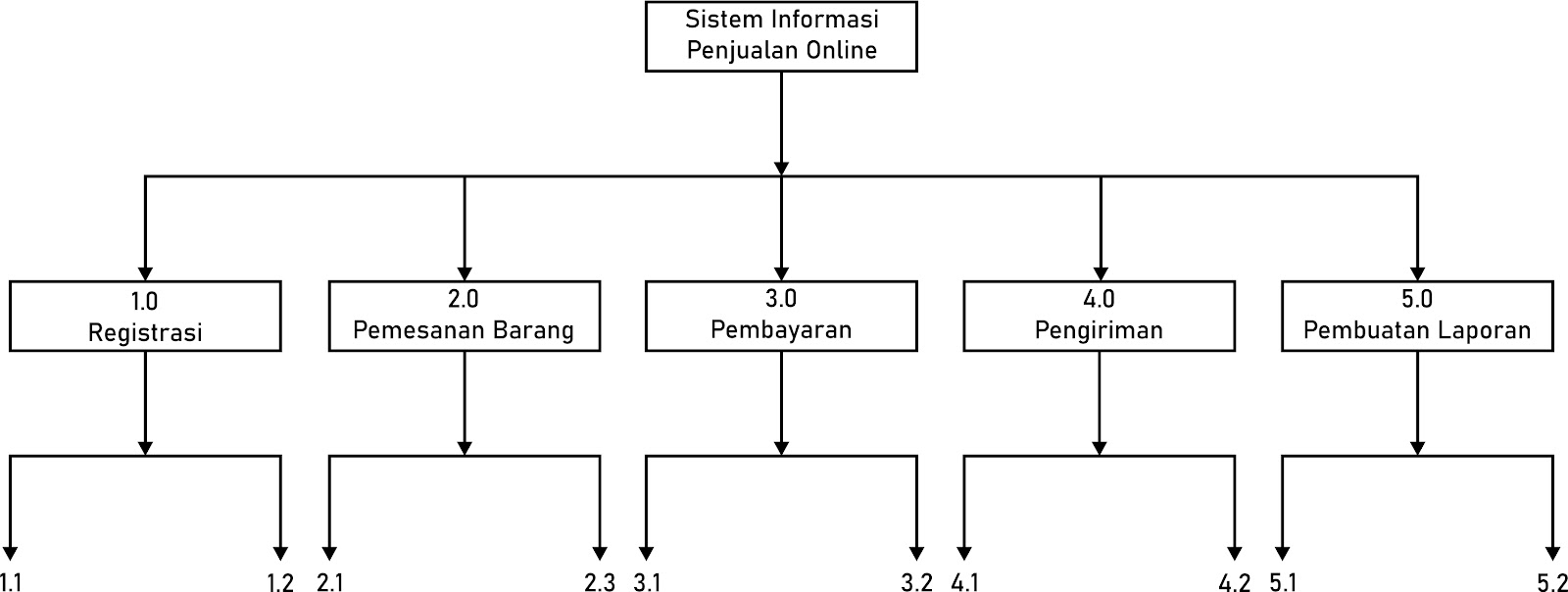

4)

Keterangan :

1.1.  Pengisian data registrasi

1.2.  Validasi registrasi



2.1.  Pengisian form pesanan

2.2.  Cek stok produk



3.1.  Cek transfer pembayaran

3.2.  Cek nota pembayaran



4.1.  Proses packing

4.2.  Pengiriman



5.1.  Laporan pengiriman

5.2.  Bukti pengiriman
